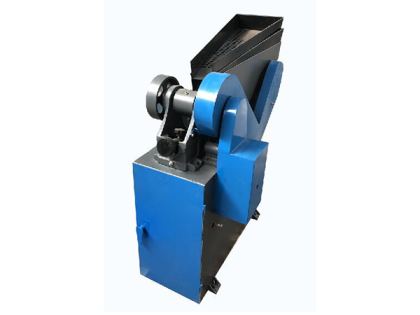

Aperçu du produit :

La machine d'extension de concassage et de rétrécissement à mâchoires scellées est un nouveau type d'équipement intégré de concassage et de rétrécissement développé conformément aux exigences pertinentes des normes nationales telles que GB474-2008 "Méthode de préparation des échantillons de charbon" et "Méthode d'inspection de la qualité du charbon de base". Il est largement utilisé dans le charbon, l'énergie électrique, la métallurgie, l'industrie chimique, la géologie et d'autres industries, et peut également être utilisé pour concasser des matériaux pour la préparation d'échantillons dans d'autres industries. La méthode de concassage est de type extrusion courbe, reposant sur deux plaques à mâchoires résistantes à l'usure pour écraser le matériau, le matériau concassé doit être cassant, le matériau concassé est principalement de forme squameuse et la conception globale est raisonnable ; la structure est compacte et le nettoyage est très pratique. Il augmente l'épaisseur de la matière première, la vitesse de préparation des échantillons est rapide, l'efficacité de production est élevée, la fonction d'étanchéité est ajoutée, il n'y a pas de fuite de poussière, les performances sont stables, le bruit est faible et l'environnement de travail et les conditions de la préparation des échantillons sont améliorés. C'est un équipement idéal pour améliorer l'équipement de préparation des échantillons

Caractéristiques fonctionnelles :

Le système de broyage de cette machine adopte le principe de broyage de l'extrusion courbe. Le matériau est broyé par deux plaques à mâchoires résistantes à l'usure. Le matériau broyé doit être cassant et la forme du matériau broyé est principalement squameuse. La taille maximale des particules du matériau broyé doit être inférieure à 10-20 mm de l'entrée.

Mécanisme d'écrasement : Lorsque le moteur est démarré, le vilebrequin tourne à travers la courroie triangulaire, et la mâchoire mobile connectée à l'arbre oscille. Les plaques à mâchoires mobiles et statiques écrasent le matériau pour atteindre l'objectif d'écrasement. Afin d'augmenter la force d'écrasement et l'inertie, l'autre extrémité de l'arbre est équipée d'un volant d'inertie. Le matériau écrasé entre dans le mécanisme de rétrécissement.

Mécanisme de retrait : Le système de retrait est composé d'un quart et d'un à deux composants. Le diviseur de retrait fait un mouvement de va-et-vient horizontal pour couper le matériau. La rainure de la grille du diviseur de retrait décharge le matériau dans deux directions et divise davantage le matériau coupé, de sorte qu'une partie est collectée et l'autre partie est jetée. La machine est conçue pour réduire le rapport de 1 / 8. De cette façon, plusieurs points sont régulièrement prélevés dans différentes parties du matériau, de sorte que les échantillons préparés peuvent représenter la qualité de tous les matériaux entrant dans la machine.
